9.上升時間測試
一、目的:
測試S.M.P.S. POWER ON 時,各組直流開關電源輸出從10% ~ 90% POINT 之上升時間(常規定義為≤20mS).
二. 使用儀器設備:
(1). AC SOURCE / 交流電源;
(2). ELECTRONIC LOAD / 電子負載;
(3). OSCILLOSCOPE / 示波器
三. 測試條件:
四、測試方法:
(1). 依規格設定AC VOLTAGE, FREQUENCY AND LOAD .
(2). SCOPE 的CH1 接Vo, 并設為TRIGGER SOURCE, LEVEL 設定在Vo 的60% ~ 80% 較為妥當, TRIGGER SLOPE 設定在"+",
TIME/DIV 和VOLTS/DIV 則視直流開關電源輸出電壓情況而定.
(3). 用CURSOR 中"TIME", 量測待測品各組直流開關電源輸出從電壓10% 至90% 之上升時間.
五. 注意事項:
測試前先將待測品處于冷機狀態,待BUCK Cap. 電荷放盡后進行測試.
10. 下降時間測試
一、目的:
測試S.M.P.S. POWER ON 時,各組直流開關電源輸出從90% ~ 10% POINT 之下降時間(常規定義≥5mS);
二. 使用儀器設備:
(1). AC SOURCE / 交流電源;
(2). ELECTRONIC LOAD / 電子負載;
(3). OSCILLOSCOPE / 示波器
三. 測試條件:
四、測試方法:
(1). 依規格設定AC VOLTAGE, FREQUENCY AND LOAD.
(2). SCOPE 的CH1 接Vo, 并設為TRIGGER SOURCE, LEVEL 設定在Vo 的60% ~ 80% 較為妥當, TRIGGER SLOPE 設定在"-",TIME/DIV 和VOLTS/DIV 則視直流開關電源輸出電壓情況而定;
(3). 用CURSOR 中"TIME", 量測待測品各組直流開關電源輸出從電壓90% 至10% 之下降時間.
五. 注意事項:
測試前先將待測品熱機, 待其直流開關電源輸出電壓穩定后再進行測試.
11. 開機延遲時間測試
一、目的:
測試S.M.P.S. POWER ON 時, 輸入電壓AC LINE 與直流開關電源輸出之時間差(常規定義為≤3000mS).
二. 使用儀器設備:
(1). AC SOURCE / 交流電源;
(2). ELECTRONIC LOAD / 電子負載;
(3). OSCILLOSCOPE / 示波器
三. 測試條件:
四、測試方法:
(1). 測試時依規格設定AC LINE, FREQUENCY 和直流開關電源輸出負載(一般LOW LINE & MAX. LOAD時間最長).
(2). OSCILLOSCOPE 的CH1 接Vo 為TRIGGER SOURCE, CH2 接AC LINE.
(3). TRIGGER LEVEL 設定在Vo 的60% ~ 80% 間較為妥當, TRIGGER SLOPE 設定在"+",VOLTS/DIV 和TIME/DIV 則視實際情況而定.
(4). 用CURSOR 中"TIME", 量測AC ON 至Vo LOW LIMIT 之時間差.
五. 注意事項:
(1). 測試前先將待測品處于冷機狀態, 待BULK Cap. 電荷放盡后進行測試;
(2). 示波器(OSCILLOSCOPE) 需使用隔離變壓器.
12. 關機維持時間測試
一、目的:
測試S.M.P.S. POWER OFF 時, 輸入電壓AC LINE 與直流開關電源輸出OUTPUT 之時間差(常規定義≥10mS/115Vac & ≥20mS/230Vac );
二. 使用儀器設備:
(1). AC SOURCE / 交流電源;
(2). ELECTRONIC LOAD / 電子負載;
(3). OSCILLOSCOPE / 示波器
三. 測試條件:
四、測試方法:
(1). 測試時依規格設定AC LINE, FREQUENCY 和直流開關電源輸出負載.
(2). OSCILLOSCOPE 的CH1 接Vo 為TRIGGER SOURCE, CH2 接ACLINE.
(3). TRIGGER LEVEL 設定在Vo 的60% ~ 80% 間較為妥當, TRIGGER SLOPE 設定在“-”, VOLTS/DIV 和TIME/DIV 則視實際情況而定.
(4). 用CURSOR 中"TIME", 量測AC ON 至Vo LOW LIMIT 之時間差.
五. 注意事項:
(1). 測試前先將待測品熱機, 待其直流開關電源輸出電壓穩定后再進行測試;
(2). 示波器(OSCILLOSCOPE) 需使用隔離變壓器.
13. 直流開關電源輸出過沖幅度測試
一、目的:
測試S.M.P.S. POWER ON 時, 直流開關電源輸出DC OUTPUT 過沖幅度變化量(常規定義為≤10%).
二. 使用儀器設備:
(1). AC SOURCE / 交流電源;
(2). ELECTRONIC LOAD / 電子負載;
(3). OSCILLOSCOPE / 示波器;
三. 測試條件:
依SPEC. 所要求,輸入電壓范圍與直流開關電源輸出負載(Min. – Max. load).
四、測試方法:
(1). 測試時依規格設定AC LINE, FREQUENCY 和直流開關電源輸出負載.
(2). OSCILLOSCOPE 的CH1 接Vo 為TRIGGER SOURCE;
(3). TRIGGER LEVEL 設定在Vo 的60% ~ 80% 間較為妥當, TRIGGER SLOPE 設定在“+” 和“-”, VOLTS/DIV 和TIME/DIV 則視實際情況而定.
(4). 用CURSOR 中"VOLT", 量測待測品輸出過沖點與穩定值之關系.
(5). ON / OFF 各做十次, 過沖幅度%=△V / Vo *100%;
五、注意事項:
產品在CC與CR模式都需滿足規格要求.

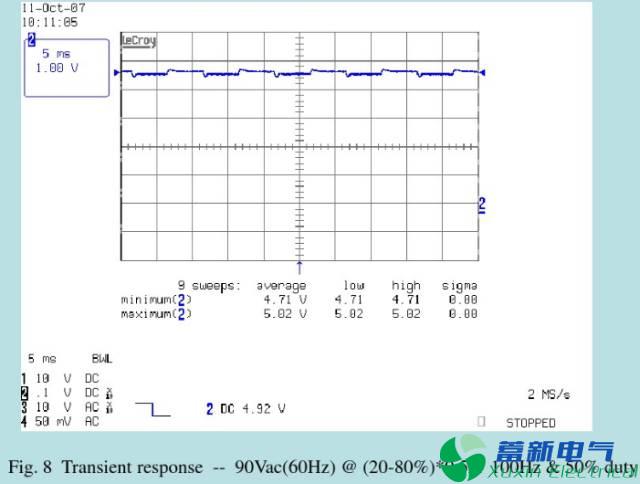

14. 直流開關電源輸出暫態響應測試
一、目的:
測試S.M.P.S. 直流開關電源輸出負載快速變化時, 其直流開關電源輸出電壓跟隨變動之穩定性(規格定義電壓最大與最小值不超過直流開關電源輸出規格的±10%).
二. 使用儀器設備:
(1). AC SOURCE / 交流電源;
(2). ELECTRONIC LOAD / 電子負載;
(3). OSCILLOSCOPE / 示波器;
三. 測試條件:
依SPEC.所規定: 輸入電壓AC LINE, 變化的負載LOAD, 頻率及升降斜率SR/F 值.
四、測試方法:
(1). 測試時設定好待測品輸入電壓AC LINE 和頻率FREQUENCY.
(2). 測試時設定好待測品直流開關電源輸出條件: 變化負載和變化頻率及升降斜率.
(3). OSCILLOSCOPE CH1 接到OUTPUT 偵測點, 量其電壓之變化.
(4). CH2 接CURRENT PROBE 測試直流開關電源輸出電流, 作為OSCILLOSCOPE 之TRIGGER SOURCE.
(5). TRIGGER MODE設定為"AUTO.".
五、注意事項:
(1). 注意使用CURRENT PROBE 時,每改變VOLTS/DIV 刻度PROBE 皆須歸零ZERO,
(2). 須經常對CURRENT PROBE 進行消磁DEGAUSS 和歸零ZERO.
15. 過流保護測試
一、目的:
測試S.M.P.S. 直流開關電源輸出電流過高時是否保護, 保護點是否在規格要求內, 及是否會對S.M.P.S. 造成損傷(常規定義過流點為直流開關電源輸出額定負
載的1.2-2.5倍/ CV模式產品初外).
二. 使用儀器設備:
(1). AC SOURCE / 交流電源;
(2). ELECTRONIC LOAD / 電子負載;
(3). OSCILLOSCOPE / 示波器;
三. 測試條件:
依SPEC. 所規定: 輸入電壓AC LINE 和電子負載.
四、測試方法:
(1). 將待測組直流開關電源輸出負載設在MAX. LOAD.
(2). 以一定的斜率(通常為1.0A/S) 遞增, 加大直流開關電源輸出電流直至電源保護, 當保護后, 將所加大之電流值遞減, 視其直流開關電源輸出是否會自動RECOVERY.
(3). OSCILLOSCOPE CH2 接上CURRENT PROBE, 以PROBE 檢測直流開關電源輸出電流.
(4). CH1 則接到待測直流開關電源輸出電壓, 作為OSCILLOSCOPE 之TRIGGER SOURCE.
(5). TRIGGER SLOPE 設定為"-", TRIGGER MODE 設定為"AUTO", TIME/DIV 視情況而定.
五、注意事項:
(1). 注意使用CURRENT PROBE 時,每改變VOLTS/DIV 刻度PROBE 皆須歸零ZERO,
(2). 須經常對CURRENT PROBE 進行消磁DEGAUSS 和歸零ZERO.
(3). 產品不能有安全危險產生.
16. 短路保護測試
一、目的:
測試S.M.P.S. 直流開關電源輸出端在開機前或在工作中短路時, 產品是否有保護功能.
二. 使用儀器設備:
(1). AC SOURCE / 交流電源;
(2). ELECTRONIC LOAD / 電子負載;
(3). OSCILLOSCOPE / 示波器;
(4). 低阻抗短路夾
三. 測試條件:
依SPEC. 所規定: 輸入電壓AC LINE 和負載LOAD 值和低阻抗短路夾.
四、測試方法:
(1). 依規格設定測試條件: 輸入電壓AC LINE 和負載LOAD 值(一般為MAX.LOAD).
(2). 各組直流開關電源輸出相互短路或對地短路, 偵測直流開關電源輸出特性.
(3). 開機后短路TURN ON THEN SHORT & 短路后開機SHORT THEN TURN ON 各十次.
五、注意事項:
(1).當SHORT CIRCUIT 排除之后, 檢測待測品是否自動恢復或需重新啟動(視SPEC 要求),并測試產品是否正常或有無零件損壞(產品要求應正常).
(2). 產品不能有安全危險產生.
