高壓直流電源系統逆變側交流系統發生不對稱故障后，若故障不能及時清除，極易引起直流系統發生連續換相失敗，嚴重時甚至引起直流閉鎖，影響交直流混聯電網的安全穩定運行。過往文獻主要關注故障后換流母線電壓、直流電流等電氣量，忽略了控制策略及外部故障對超前觸發角的影響，所提出的抑制直流連續換相失敗方法效果有限。為此，本文深入研究了逆變側交流系統不對稱故障后超前觸發角的暫態特征，提出一種基于滯環控制理論的超前觸發角跟蹤控制器，能有效降低直流連續換相失敗發生概率。
2
連續換相失敗發生機理
逆變側交流系統發生不對稱故障后，直流輸電系統調節換流閥觸發角來恢復穩定運行。逆變器超前觸發角在暫態過程中由極控制級、閥組控制級共同決定，存在以下關系：
式中：β(n)、βinv(n)分別為逆變器實際超前觸發角、極控制級給出的超前觸發角指令；?φ(i)為相鄰兩次換相電壓之間的相位間隔，則(?φ(i)?30°)為閥組控制級等間隔觸發方式下由?φ≠30°引起的超前觸發角偏差。
實際超前觸發角β由超前觸發角指令βinv與(?φ(i)?30°)的累和兩部分組成，分別體現為控制系統對超前觸發角指令的調節與換相電壓不對稱對實際超前觸發角影響的累積作用。
以實際工程中最為常見的單相接地故障為例，根據交直流混聯電網逆變側故障后復合序網圖，換相電壓可由式(2)-(3)計算得到：
將6組換相電壓的相位依次作差，在設置的不同過渡電阻故障場景下，得到6組換相電壓相位間隔曲線如下：

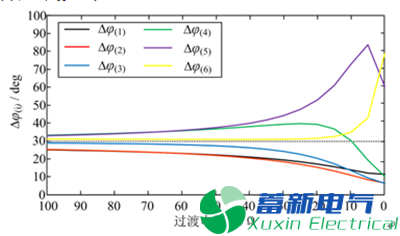

圖1 單相經不同過渡電阻接地故障時?φ(i)計算結果
假設超前觸發角指令不變時，單獨考察換相電壓相位間隔?φ≠30°對超前觸發角的影響，得到結果如圖2所示：

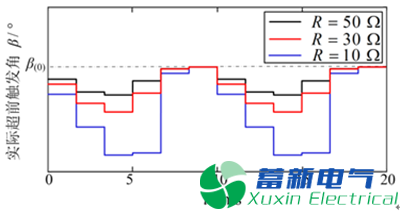

圖2 單獨計及?φ≠30°影響時的實際超前觸發角
由圖2可知，單獨計及換相電壓相位間隔?φ≠30°對實際超前觸發角β的影響時，實際超前觸發角表現出以6次換相為一個周期的波動特征。并且，當過渡電阻R越小時，6組?φ(i)計算結果與30°偏離越多，?φ≠30°引起實際超前觸發角周期性波動的范圍越大。
為考察故障后超前觸發角指令暫態特征，對直流極控制級輸出結構進行分析：
除去直流分量外，超前觸發角指令βinv在逆變側交流系統不對稱故障后還含有一定程度的2次諧波分量。
因此，綜合極控制級、閥組控制級共同的作用，在逆變側交流系統不對稱故障期間，實際超前觸發角將表現出周期性波動的特征，不僅不利于對直流系統重新恢復穩定運行，還可能導致關斷角波動并跌至固有最小關斷角以下，引起連續換相失敗。
3
論文重點內容
提出一種減小實際超前觸發角波動范圍的連續換相失敗抑制策略。具體策略如下：
1）采用傅氏算法在線計算6組換相電壓的相位，得到的6組|?φ(i)?30°|取最大值并與設定的門檻值比較，以決定是否啟動控制策略。
2）啟動控制策略后，在極控制級增加一個中心頻率為100 Hz的二階帶阻濾波器，以減小超前觸發角指令βinv的2次諧波分量。
3）采集換相實際超前觸發角β與超前觸發角指令βinv的差值?β，將?β經過滯環比較器得到超前觸發角指令的補償分量βcps。
滯環比較器輸入輸出特性如式(5)所示：
式中：βcps(n)、βcps(n-1)分別為同組內前后兩次換相超前觸發角指令的補償分量；?β(n-1)為前一次換相超前觸發角指令βinv與實際超前觸發角β的差值；±h分別為滯環比較器上、下限；s為滯環比較器的狀態信號。
滯環控制器的基本思想為：若差值?β大于h，則控制滯環比較器增加βcps，使差值?β減?。蝗舨钪?β小于?h，則控制滯環比較器減小βcps，使差值?β增大，以控制控制βinv對β進行跟蹤，從而減小由給β引入的波動。
引入超前觸發角跟蹤控制環節后，直流系統閉環控制框圖如圖3所示。

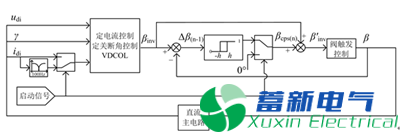

圖3 改進后的高壓直流電源輸電系統閉環控制框圖
4
結論
基于以下三種控制策略，在CIGRE HVDC標準模型中進行了仿真實驗：
1）控制策略1：CIGRE HVDC標準模型控制策略。
2）控制策略2：在控制策略1基礎上，增加基于虛擬電阻電流限制的連續換相失敗抑制策略。
3）控制策略3：在控制策略1基礎上，增加本文提出的連續換相失敗抑制策略。
算例1：為驗證本文連續換相失敗機理分析正確性，在采用控制策略1時，設置1.0 s時刻在逆變側換流母線處A相分別經R=40Ω、R=100Ω發生接地故障，故障持續時間0.5 s。

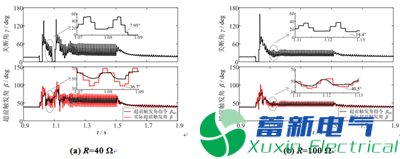

圖4 采用控制策略1時單相接地故障仿真波形
R=40Ω、R=100Ω兩種故障情況下，實際超前觸發角β均呈現出周期性波動特征；R=40 Ω時，β的周期性波動范圍相對R=100 Ω時明顯較大，導致了第2次換相失敗。
算例2：為驗證本文所提控制策略3抑制連續換相失敗的有效性，設置1.0 s時刻在逆變側換流母線處A相經R=30 Ω發生單相接地故障，故障持續時間0.5 s，分別采用3種控制策略進行仿真，仿真結果如圖5所示。

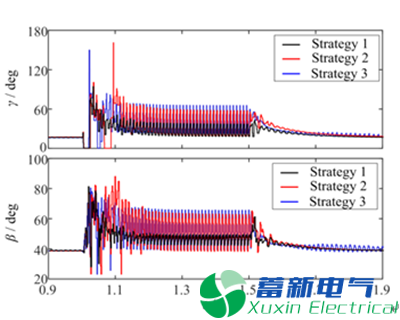

圖5 單相經R=30 Ω接地故障時3種控制策略仿真對比
在過渡電阻R=30 Ω、故障嚴重程度較高時，控制策略1、控制策略2在故障期間連續出現2次換相失敗，而控制策略3通過提高超前觸發角控制精度，減小了實際超前觸發角β的波動范圍，成功抑制了連續換相失敗。
5
結論
1）故障后實際超前觸發角表現出周期性波動特征，極易引起連續換相失敗；且隨故障嚴重程度越高，實際超前觸發角周期性波動范圍越大，連續換相失敗發生概率越高。
2）提出一種基于滯環控制理論的超前觸發角內環控制器，通過提高實際超前觸發角的跟蹤精度，可以減小其波動范圍，能有效抑制直流系統逆變側發生不對稱故障后的連續換相失敗。
